[求圖]公屋舊長形，和諧一型第五款圖則

[求圖]公屋舊長形，和諧一型第五款平面圖則

如果有埋側面圖更好

先謝~

[ 本帖最後由 ATR109 於 2009-3-17 00:45 編輯 ]

原帖由 ATR109 於 2009-3-17 00:44 發表
[求圖]公屋舊長形，和諧一型第五款平面圖則

如果有埋側面圖更好

先謝~

舊長形有好多隻，你要邊隻？

原帖由 novkovsky 於 2009-3-17 02:55 發表
舊長形有好多隻，你要邊隻？

興華二村 果幾款
thx

[ 本帖最後由 ATR109 於 2009-3-17 20:18 編輯 ]

原帖由 ATR109 於 2009-3-17 20:13 發表


興華二村 果幾款
thx

除了興華(二)村之外,
我想問荔景村算唔算係舊款長形公屋?

原帖由 3AD60 於 2009-3-17 22:28 發表


除了興華(二)村之外,
我想問荔景村算唔算係舊款長形公屋?

荔景村都係舊長形

原帖由 ATR109 於 2009-3-17 20:13 發表

興華二村 果幾款
thx

原帖由 3AD60 於 2009-3-17 22:28 發表

除了興華(二)村之外,
我想問荔景村算唔算係舊款長形公屋?

原帖由 ATR109 於 2009-3-17 22:42 發表

荔景村都係舊長形

興華(二)村及荔景村等狹義來說，是房委會早期屋村。
除興華(二)村外，漁灣村、美東村美東樓、白田村1-3,9-13座、石硤尾村19-24座、瀝源村、荔景村、
葵盛西村這七條村所有/部分大廈的設計幾乎相同。

仲有梨木樹第二、第三、第五同第六座

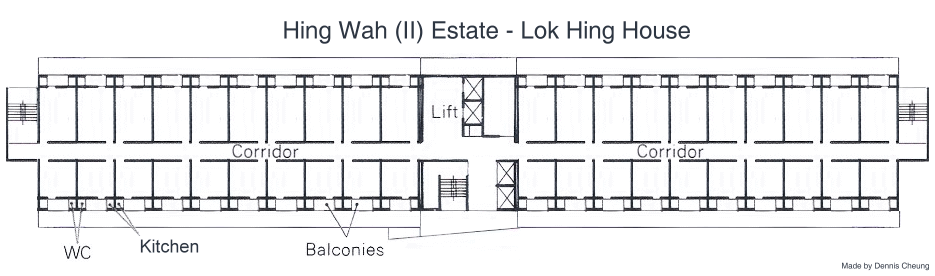

自製左張

原帖由 dondldyeung1988 於 2009-3-18 11:49 發表
仲有梨木樹第二、第三、第五同第六座

突然想起，梨木樹村第一座及第四座的七層大廈(第一座「墊高」三層，共有十層)都是房委會早期屋村，與
瀝源村富裕樓，葵盛西村第二,第四及第七座的設計大同小異。

原帖由 novkovsky 於 2009-3-18 22:31 發表

自製左張

補充資料：上圖適用於10-24/F(十一至二十五樓)，電梯大堂右邊下方的室號範圍為10-01(從左至右)，左邊下方
的室號範圍為20-11(從左至右)，左邊上方的室號範圍為21-30(從左至右)，右邊上方的室號範圍為31-40(從左
至右)。
電梯大堂上方為1,2號升降機，下方為3,4號升降機。電梯大堂樓梯側為垃圾房，1,2號升降機後方為電錶房。
樂興樓升降機所停樓層(以字數顯示)：
1號：2,3,5,6,9,13,15,17,19,23
2號：2,4,6,8,9,12,16,19,20,22,23
3號(可作消防用途)：G,3,5,7,9,11,13,15,17,19,22,23
4號：G,2,4,5,8,9,11,12,16,20,23
